Alimentación eléctrica de bodegas en Puerto Abierto
ZAP Ingeniería desarrolló la ingeniería básica avanzada para la alimentación eléctrica de bodegas de almacenamiento de Puerto Abierto. El trabajo definió una solución provisoria y una configuración definitiva, coordinando transformación, distribución de fuerza, canalizaciones y puesta a tierra.
Cliente: Puerto Abierto · Año del servicio: 2026 · Especialidad: ingeniería eléctrica.
Una alimentación planificada en dos etapas
El desafío consistió en definir cómo alimentar las bodegas durante una etapa provisoria y cómo integrar después la instalación definitiva. Para ello, proyectamos los recorridos y equipos considerando la reutilización de las canalizaciones y alimentadores entre ambas configuraciones.
La solución provisoria contempla alimentación desde un tablero de faena existente. La configuración definitiva considera la conexión desde un centro de control de motores existente, pasando por un transformador delta-estrella aterrizado para disponer de neutro en las cargas.
Transformación, distribución y puesta a tierra
La ingeniería integró el transformador, el tablero general de fuerza y los bancos de ductos con el sistema de puesta a tierra. Estos elementos se desarrollaron como partes de una misma solución, para coordinar el recorrido de los circuitos y la conexión de las bodegas.
- Emplazamiento de bancos de ductos para las configuraciones provisoria y definitiva.
- Diagramas unilineales para representar la distribución eléctrica en cada etapa.
- Disposición de canalizaciones y alimentación de las bodegas.
- Diseño de la malla de puesta a tierra.
- Criterios de integración de los equipos y alimentadores definitivos.
Ingeniería documentada para la implementación
El resultado del servicio fue una definición técnica de la alimentación eléctrica, con planos y criterios que permiten revisar la solución y coordinar su implementación. La continuidad entre las dos etapas quedó incorporada desde el diseño, evitando tratarlas como instalaciones independientes.

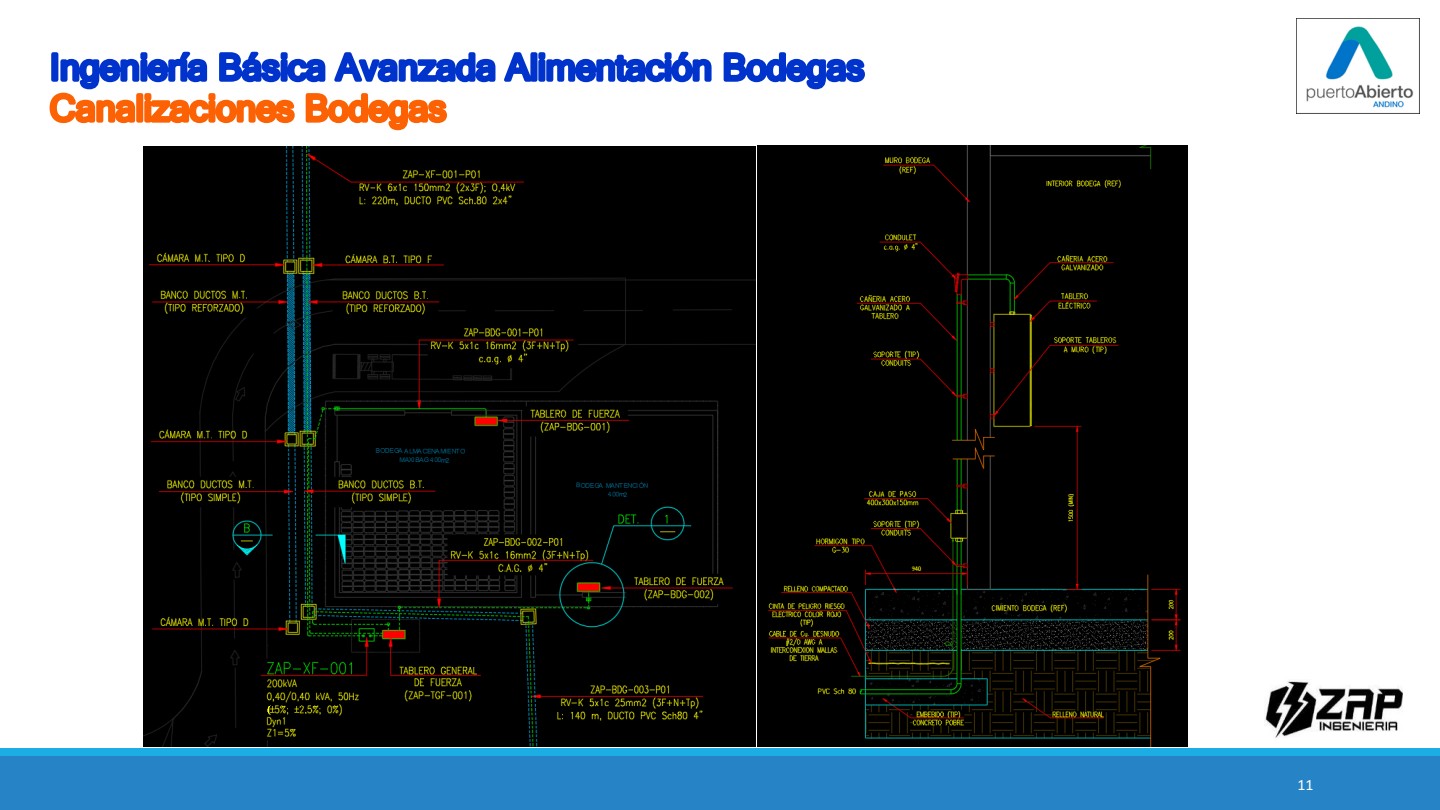

El alcance presentado corresponde al desarrollo de ingeniería. Las imágenes de planos muestran soluciones proyectadas.
