Diseño de Canalización Eléctrica: Sala Eléctrica a Torre de Transferencia
Diseño de Canalización Eléctrica
En el ámbito de la ingeniería eléctrica, enfrentar desafíos críticos requiere, ante todo, un enfoque meticuloso. En este proyecto, nos sumergimos en el intricado mundo del diseño de canalización eléctrica, específicamente desde la Sala SubTierra hasta TT13. A través de este artículo, exploraremos minuciosamente cómo abordamos este proyecto, garantizando la seguridad, eficiencia y cumplimiento normativo en entornos de alta importancia.
Justificación y Estado del Arte
Para comprender plenamente la magnitud de este proyecto, es esencial explorar su justificación. Un siniestro afectó a CV123A, CV123B, TT13, CT14 y TT14, generando la urgente necesidad de restaurar el suministro eléctrico. El conocimiento profundo del estado actual de la tecnología y las normativas, sin duda, es clave para abordar estos desafíos de manera efectiva.
Trazado de Canalizaciones
El trazado meticuloso de la canalización eléctrica es, indiscutiblemente, un proceso crítico. En este proyecto, consideramos detenidamente la ubicación y separación de conductores eléctricos y equipos para evitar, en todo momento, riesgos potenciales de incendio o explosión. Además, se garantiza la protección mecánica adecuada para los conductores expuestos a daños físicos, lo que es esencial, especialmente, en ambientes industriales donde la precisión y la seguridad no pueden comprometerse.

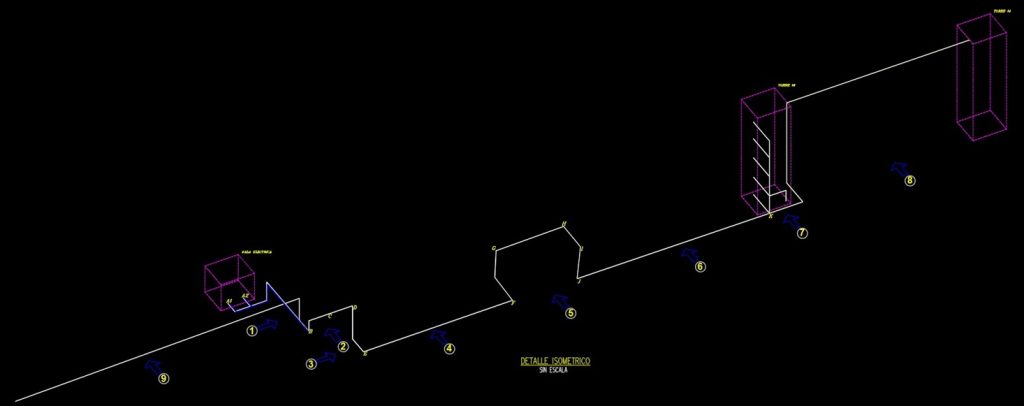

Representación isométrica detallada de las canalizaciones eléctricas planificadas, destacando la ruta desde la Sala Eléctrica a Torre.. Cada tramo se ha diseñado meticulosamente para garantizar un suministro eléctrico eficiente y seguro en entornos críticos.
Criterios y Generalidades de las Canalizaciones
Cumplir estrictamente con las normativas es fundamental. Se sugiere seguir de cerca la NFPA 70 (NEC), que aborda, con profundidad, aspectos críticos como la ubicación y separación, la protección mecánica y la resistencia a la humedad y corrosión en entornos cercanos a sustancias inflamables. Cumplir con estas normativas es vital, no solo para asegurar un suministro eléctrico confiable, sino también para garantizar la seguridad de las personas y la integridad del sistema.
Cálculo de Alimentadores y Canalizaciones
Un cálculo preciso de alimentadores y canalizaciones es esencial para garantizar un flujo de energía eficiente y, por supuesto, confiable. Cada detalle se tiene en cuenta meticulosamente, minimizando pérdidas y asegurando un suministro eléctrico óptimo que no solo cumple, sino que supera las expectativas de nuestros clientes.
Definición Conceptual por Tramos

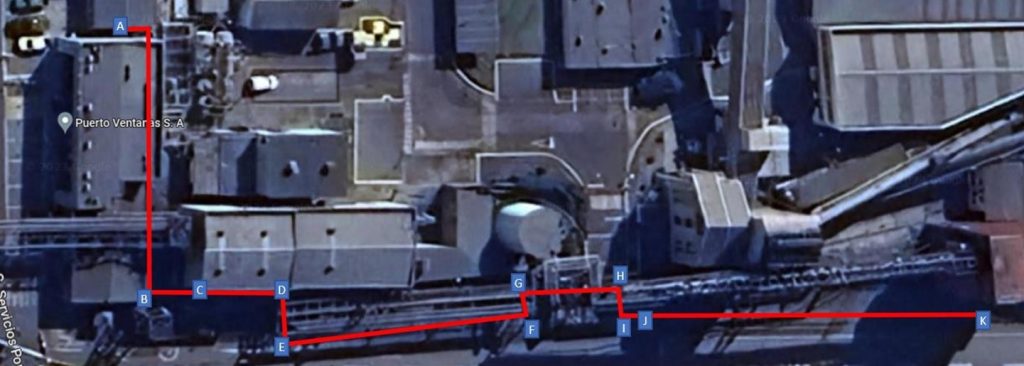

Este proyecto se desglosa en tramos bien definidos. Desde la Sala SubTierra hasta TT13, cada tramo se planifica meticulosamente, teniendo en cuenta las condiciones específicas de cada segmento. Esto incluye consideraciones de seguridad y eficiencia, lo que nos permite garantizar un diseño y una implementación que superan los estándares más rigurosos.
Solución Banco de Ductos
El Banco de Ductos se presenta como una solución eficaz para el diseño de esta canalización. Con una altura máxima de 450 mm, se adapta perfectamente a las necesidades del proyecto, proporcionando un conducto confiable y seguro para el cableado eléctrico. Esto no solo garantiza la eficiencia operativa, sino también la facilidad de mantenimiento, lo que redunda en una mayor confiabilidad a largo plazo.

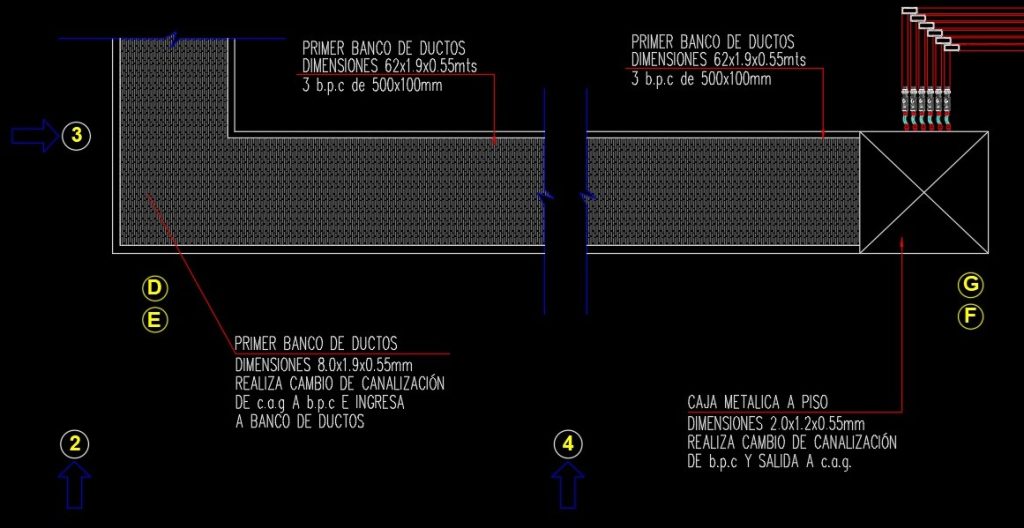

Detalle meticuloso del banco de ductos que forma parte integral del proyecto de canalización eléctrica. Este banco de ductos desempeña un papel crucial en el suministro de energía eléctrica desde la Sala Eléctrica a su destino final, garantizando un flujo eficiente y seguro.
Normativas y Seguridad
La seguridad es de suma importancia en ambientes críticos. En este proyecto, la seguridad se aborda con un enfoque inquebrantable. Se cumple estrictamente con las normativas, garantizando ubicaciones seguras y separación adecuada. Además, se utilizan materiales resistentes a la humedad y la corrosión para proteger el sistema eléctrico de posibles daños, lo que es crucial en ambientes donde la exposición a elementos adversos podría ser una amenaza constante.
Tipos de Canalización
Para la canalización a la vista, se emplea Cañería de Acero Galvanizado (CAG) ANSI C80.1, mientras que en otros tramos se utiliza canaleta de hormigón G30 con tapa. Las uniones y traspasos se realizan mediante cajas selladas, una práctica que no solo garantiza la integridad del sistema, sino que también minimiza el riesgo de fugas eléctricas, un aspecto crucial en ambientes críticos.

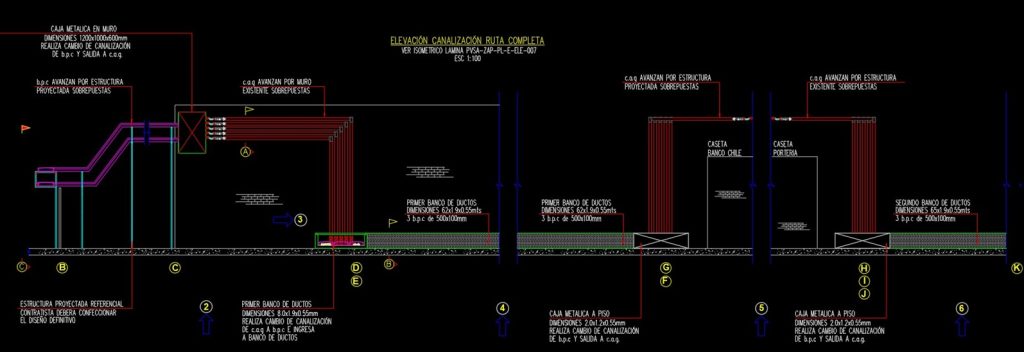

Representación visual detallada de los diversos tipos de canalizaciones eléctricas en el proyecto, que se extienden desde la Sala Eléctrica hasta la Torre. Cada tramo y tipo de canalización se muestra meticulosamente para resaltar su función en la infraestructura eléctrica.
Resumen de Equipamiento y Configuración
Es esencial detallar el equipamiento y la configuración específicos, incluyendo transformadores, tableros y otros componentes esenciales para el funcionamiento seguro y eficiente de la canalización eléctrica. Cada elemento se elige y se configura con precisión para garantizar su idoneidad en el entorno de la Sala SubTierra a TT13.
Planificación de Canalización
La planificación es la clave de cualquier proyecto exitoso. En este caso, cada tramo de canalización se planifica con un nivel de detalle excepcional, considerando su ubicación y entorno. Las interferencias se abordan de manera eficiente para garantizar un flujo ininterrumpido de energía, cumpliendo con los plazos establecidos y superando las expectativas del cliente.
Este proyecto de diseño de canalización eléctrica desde la Sala SubTierra a TT13 refleja nuestro compromiso inquebrantable con la ingeniería eléctrica de alta calidad en entornos críticos. Garantizamos un suministro eléctrico confiable y seguro en todas las etapas de esta canalización, y continuamos liderando la industria con soluciones innovadoras que están a la vanguardia de la tecnología y la seguridad.
