Ampliación Sala Eléctrica: Opciones y Análisis Detallado
Ampliación de la Sala Eléctrica: Evaluación de Opciones
En el contexto de la ampliación de la Sala Eléctrica, se presenta un análisis exhaustivo de tres opciones clave para la ejecución de este proyecto de ingeniería eléctrica. Este informe ejecutivo proporciona una visión detallada de las opciones disponibles, teniendo en cuenta múltiples criterios críticos que impactan tanto en la ejecución como en el futuro del proyecto.
Opciones en Consideración:
- Opción 1 – Óptimo:
- En primer lugar, esta opción implica una baja complejidad de montaje.
- Además, requiere un tiempo de ejecución moderado.
- Apenas genera interferencia operacional.
- Sus costos son moderados.
- Por otro lado, ofrece una alta proyección futura y multipropósito.
- Es altamente compatible con los sistemas actuales.

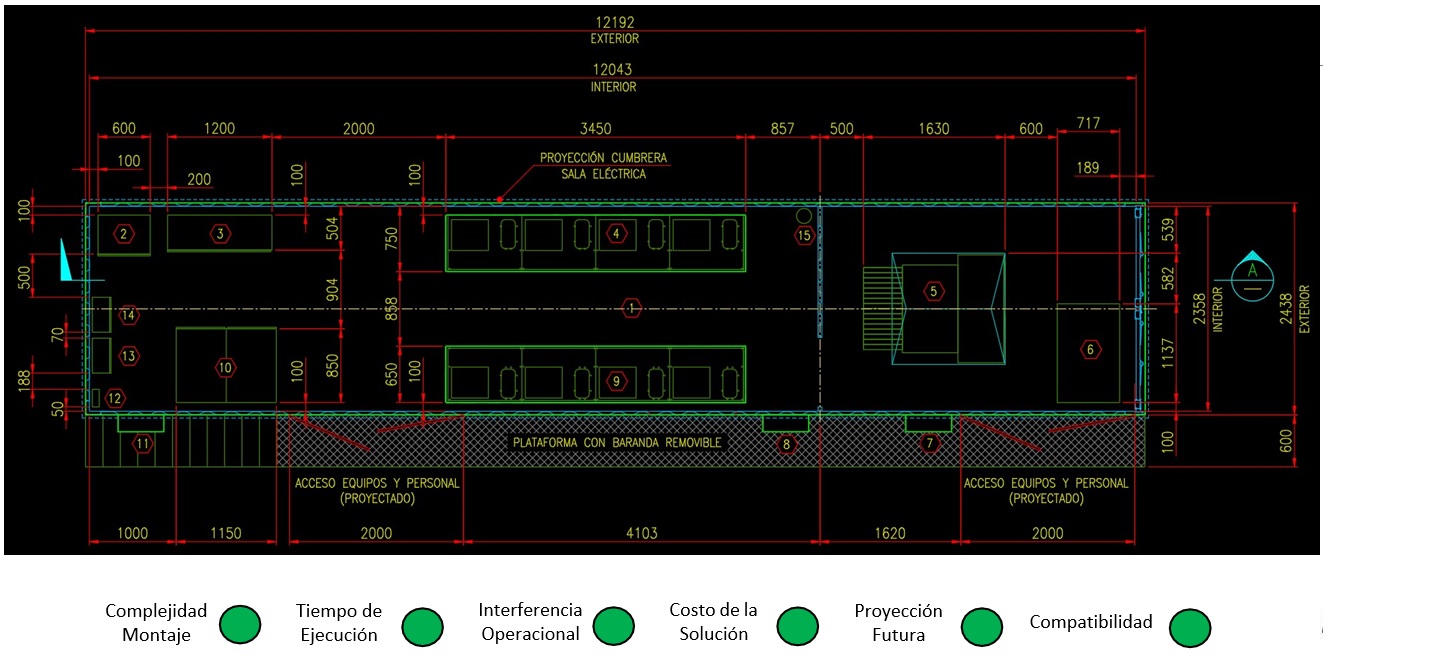

Plano detallado que muestra la disposición interna de la Sala Eléctrica según la Opción 1 del proyecto de ampliación. Este diseño resalta la ubicación estratégica de los equipos eléctricos para optimizar la eficiencia y la funcionalidad
- Opción 2 – Limitado:
- En contraste, esta alternativa presenta una complejidad de montaje moderada.
- Al igual que la opción 1, necesita un tiempo de ejecución moderado.
- Asimismo, provoca una interferencia operacional moderada.
- Sus costos también son moderados.
- Sin embargo, tiene una proyección futura y multipropósito moderada.
- Además, es compatible con los sistemas actuales.

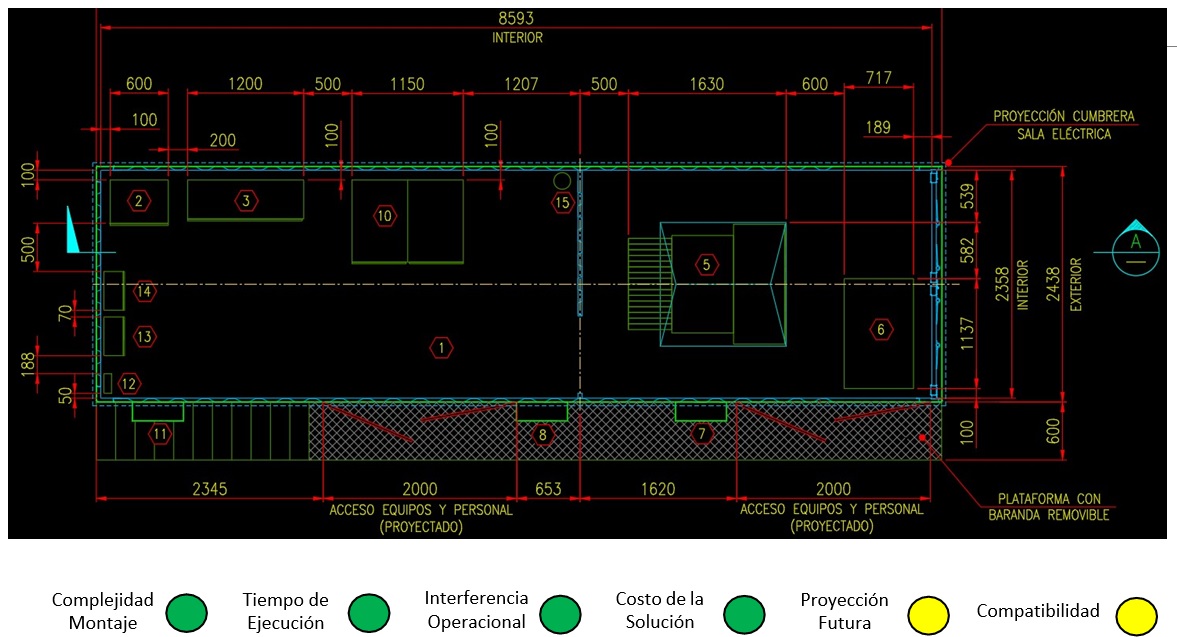

Plano meticuloso que ilustra la configuración interna de la Sala Eléctrica según la Opción 2 del proyecto de ampliación. Este diseño muestra cómo se distribuyen estratégicamente los elementos eléctricos para lograr una operación eficaz.
- Opción 3 – No Recomendable:
- Por último, esta opción implica una alta complejidad de montaje.
- Requiere un tiempo de ejecución alto.
- Genera una interferencia operacional alta.
- En consecuencia, los costos asociados son altos.
- Por otro lado, ofrece una baja proyección futura y multipropósito.
- La compatibilidad con los sistemas actuales es baja.

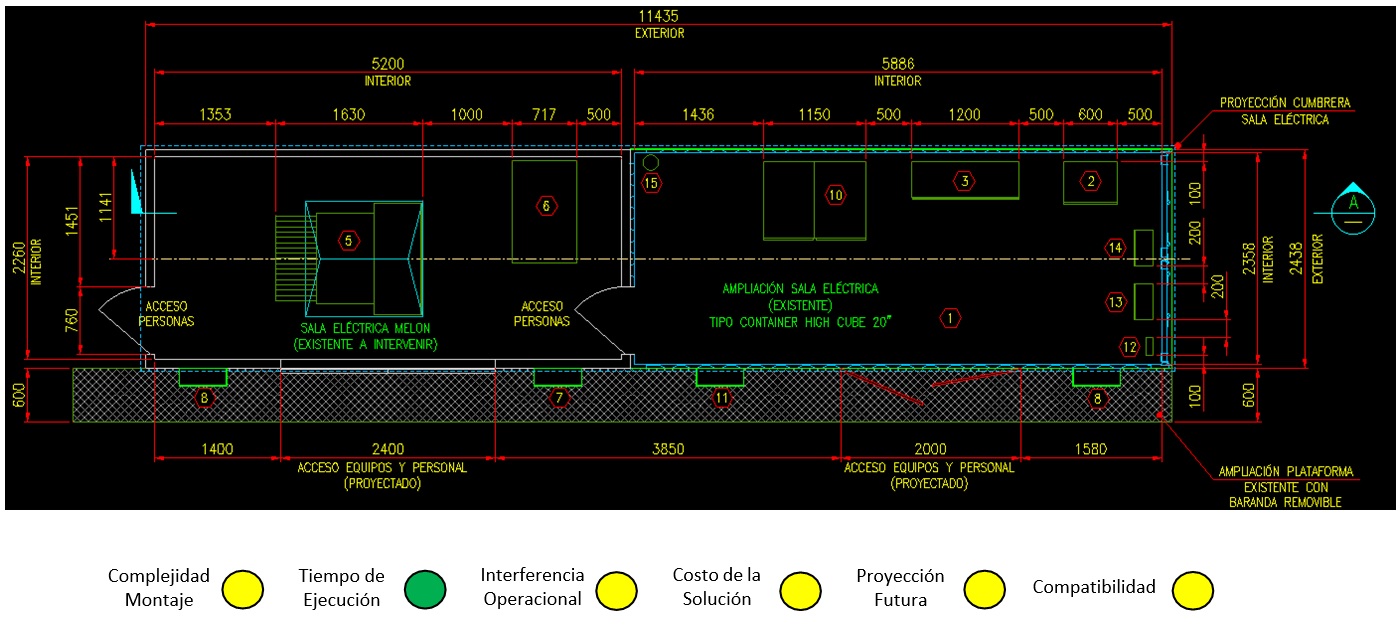

Plano meticuloso que ilustra la configuración interna de la Sala Eléctrica según la Opción 3 del proyecto de ampliación. Este diseño muestra cómo se distribuyen estratégicamente los elementos eléctricos a pesar de los desafíos de alta complejidad.
Objetivo y Premisas:

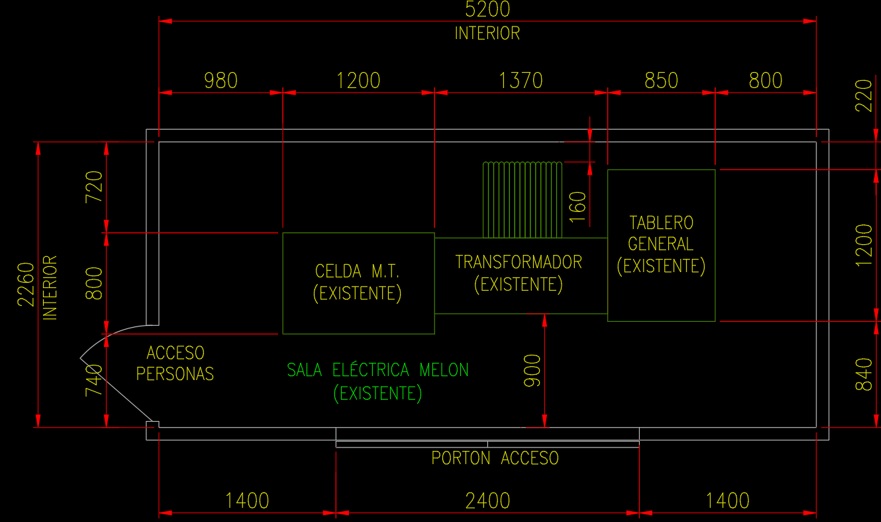

El objetivo principal de este proyecto es mejorar el sistema eléctrico de la Sala Eléctrica Melón. Esto implica un aumento de su capacidad, junto con el cambio del transformador de 500 kVA (ONAN) a 500 kVA (KNAN) 12 kV. Además, se contempla la instalación de un nuevo Centro de Distribución de Cargas BT para alimentar diversas cargas y reservas, incluyendo los Accionamientos de las Tolvas ecológicas. El proyecto también incorpora nuevos CCM BT para actualizar y ampliar la alimentación eléctrica.
Criterios Clave:
- En primer lugar, el criterio de complejidad de montaje evalúa el grado de complejidad involucrado en la implementación de cada opción.
- Asimismo, el tiempo de ejecución se refiere a la cantidad de tiempo necesario para llevar a cabo cada opción.
- La interferencia operacional evalúa en qué medida cada opción afecta las operaciones actuales durante la fase de implementación.
- En cuanto a los costos, este criterio aborda los costos asociados con cada opción.
- La proyección futura y multipropósito considera cómo cada opción se adapta a futuras necesidades y posibles usos adicionales.
- La compatibilidad evalúa la compatibilidad de cada opción con los sistemas y equipos actuales.
En resumen, este análisis de Trade Off proporciona información valiosa para tomar decisiones en el proyecto de ampliación de la Sala Eléctrica Melón. La elección de la opción óptima, basada en estos criterios, dependerá de las necesidades y prioridades específicas del proyecto. La información detallada aquí presentada servirá como guía para tomar decisiones informadas y exitosas en esta crucial empresa de ingeniería eléctrica.
