Ingeniería de Media Tensión: Optimización del Sistema Eléctrico MT Muelle en Puerto Ventanas
Ingeniería Media Tensión para el Sistema Eléctrico MT Muelle en Puerto Ventanas
El proyecto de Ingeniería Media Tensión se enfoca en la reposición de la correa CE-03 en el puerto de Ventanas, la cual sufrió daños en su instalación eléctrica debido a un siniestro. El objetivo principal es diseñar un sistema de media tensión que cumpla con los estándares de seguridad de Puerto Ventanas S.A. (PVSA), así como con la normativa RIC (Reglamento de Seguridad de las Instalaciones de Consumo de Energía Eléctrica en Chile) establecida en el decreto N°8 DE 2019. Además, se considerarán los estándares de la Sociedad de Instrumentistas de América (ISA) y los espacios disponibles según el levantamiento en terreno realizado.

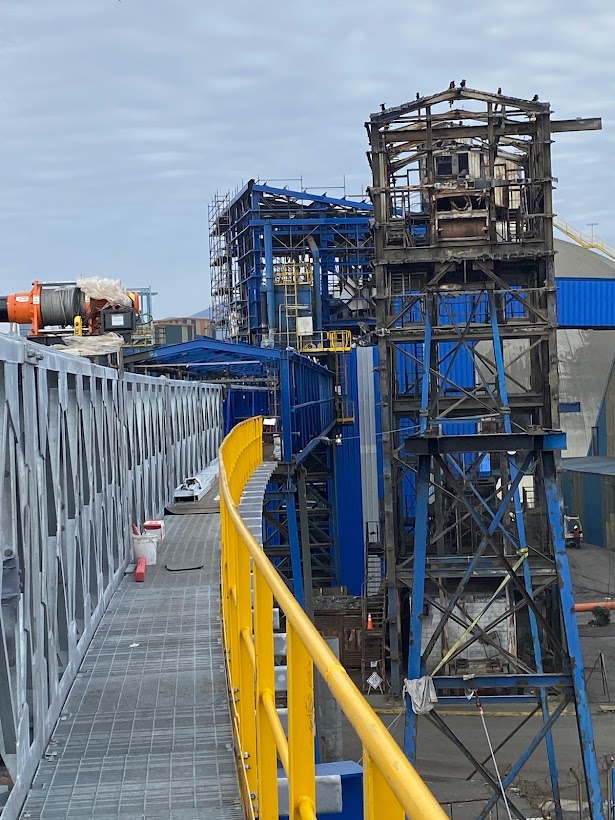

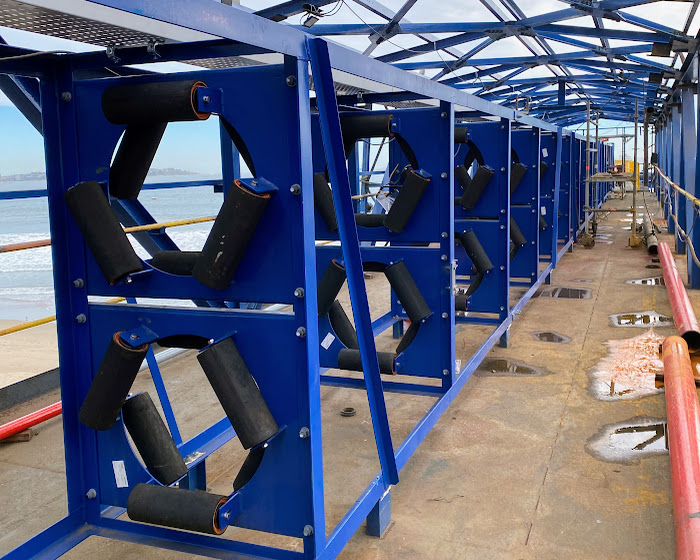

Avanzando con éxito: Montaje de la correa tubular CE-03 – un logro destacado de nuestra ingeniería de media tensión en Puerto Ventanas. Impulsando el progreso y la eficiencia en infraestructuras eléctricas de alta tensión.
El proyecto se centra en la reposición de la correa CE-03 desde la TCVR3 hasta la TT3, abarcando una longitud de 600 m. Se han utilizado los antecedentes y documentos proporcionados por el área de ingeniería de PVSA para el desarrollo de esta ingeniería. Se han considerado diferentes opciones de soporte para la canalización de la media tensión hacia el muelle, y se ha seleccionado la opción 1 como la aceptada por PVSA. Asimismo, se ha realizado el cálculo de cortocircuito basado en los antecedentes entregados por PVSA para respaldar la ingeniería realizada.
Lista de Entregables del Proyecto:
- Plano Esquemático Trade Off Soporte y Canalización.
- Diagrama Unilineal.
- Memoria de Cálculo de Corto Circuito.
- Listado de Circuitos.
- Plano de Canalizaciones.
- Listado de Materiales.
- Planos del Sistema de Puesta a Tierra.
Optimización y Mejoras del Proyecto:
El diseño del proyecto cumple con los objetivos establecidos y se ha optimizado en comparación con la implementación anterior. Los planos y documentos proporcionados muestran claramente el alcance requerido para la implementación del proyecto. Además, se han utilizado materiales de mayor calidad que superan los estándares anteriores.

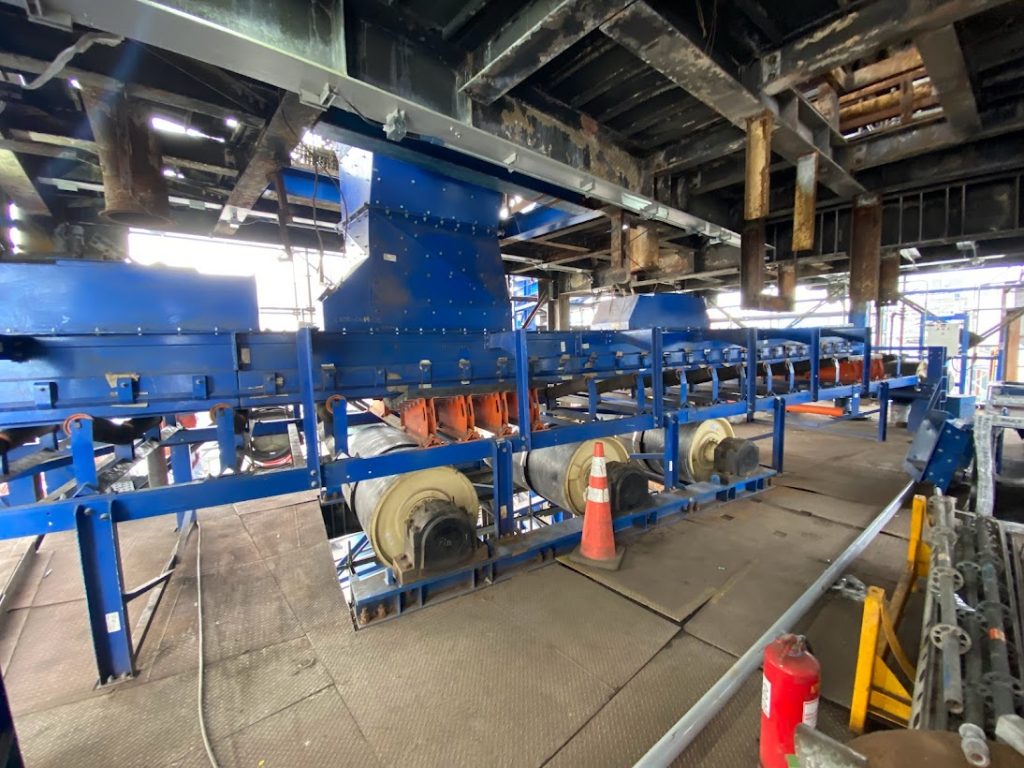

Enfoque en los detalles: La cola de la correa CE-03, resultado del trabajo meticuloso de nuestra ingeniería de media tensión en Puerto Ventanas. Avanzamos con precisión hacia la excelencia en infraestructuras eléctricas de alta tensión.
En el cálculo de los alimentadores y canalizaciones, se han considerado todos los factores de seguridad, como la temperatura, la ampacidad, el servicio, la caída de tensión y la cantidad de conductores por cañerías. Todos los conductores proyectados para la Fuerza de Media Tensión son libres de halógenos, lo que significa que no emiten gases tóxicos y son autoextinguibles.
El proyecto de Ingeniería Media Tensión para el Sistema Eléctrico MT Muelle en Puerto Ventanas ha sido entregado, revisado y aprobado dentro de los plazos otorgados por el cliente. Se ha cumplido con los estándares de seguridad de PVSA, la normativa RIC y los estándares de la ISA. El diseño del proyecto ha sido optimizado y mejorado en comparación con la implementación anterior, garantizando la calidad y la eficiencia del sistema eléctrico de media tensión en el puerto.
