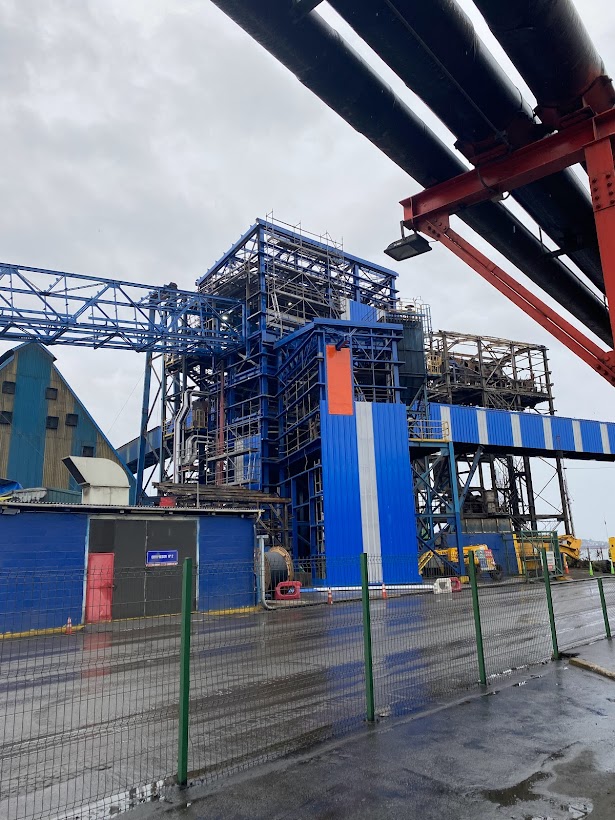

Ingenieria Canalización y Control Torre de Transferencia de Puerto Ventanas
Ingeniería de canalización y control se llevó a cabo en la Torre de Transferencia, ubicada en Puerto Ventanas. Consta de 5 pisos y su instalación eléctrica y otros aspectos se vieron afectados tras un siniestro. Nuestro equipo de ingenieros asumió el desafío de rehabilitar y mejorar estos sistemas, con el objetivo de garantizar un funcionamiento seguro y eficiente.
Justificación y Estado del Arte:
En este proyecto, seguimos los estándares establecidos por Puerto Ventanas S.A. (PVSA), además de la normativa RIC (Reglamento de Seguridad de las Instalaciones de Consumo de Energía Eléctrica en Chile) del decreto N°8 DE 2019 y los estándares ISA (Sociedad de Instrumentistas de América). Además, realizamos un minucioso levantamiento en terreno para asegurar la viabilidad del diseño propuesto y su conformidad con los requisitos del proyecto.
Criterios de Diseño y Supuestos:
Nuestro equipo de ingenieros aplicó criterios de diseño rigurosos, considerando la capacidad de carga, la temperatura, la caída de tensión y la cantidad de conductores por canalización, entre otros aspectos clave. Estos criterios aseguraron un sistema seguro y eficiente, en línea con las mejores prácticas de la industria de la Ingeniería en Canalización y Control.
Desarrollo del Proyecto de Ingeniería Canalización y Control:
Durante el desarrollo del proyecto, colaboramos estrechamente con el área de ingeniería de PVSA. Se revisaron y validaron los planos de disposición de equipos, y se implementó un diseño por capas para los subsistemas de canalización de fuerza, control e iluminación. Una mejora destacada fue la conexión centralizada de la iluminación de la Torre de Transferencia desde el Tablero de Servicios Auxiliares, lo que permitió un mayor control y eficiencia energética.

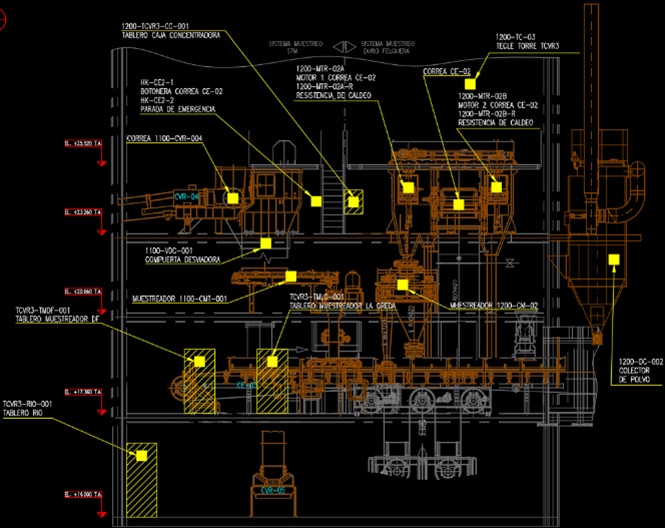

Detalle del plano de disposición de equipos – Ingeniería de canalización y control en la Torre TCVR3
Además, se instaló un nuevo Tablero de comunicaciones en el nivel 14.000 para las señales de control e instrumentación, brindando un sistema más integrado y funcional. Todo el proceso se realizó dentro de los plazos establecidos por el cliente, y se llevó a cabo una revisión exhaustiva para garantizar que los planos y documentos reflejaran claramente el alcance y los requisitos del proyecto de Ingeniería Canalización y Control.
Beneficios del Proyecto de Ingeniería en Canalización y Control:
El proyecto de Ingeniería en Canalización y Control logró con éxito los objetivos de diseño y optimizó los sistemas en comparación con la instalación anterior.
Algunos beneficios clave obtenidos incluyen:
- Mejora de la eficiencia energética: Se utilizaron materiales y conductores de alta calidad, garantizando una mayor eficiencia y reduciendo las pérdidas de energía.
- Cumplimiento normativo: Todos los aspectos del proyecto se llevaron a cabo siguiendo las normativas y estándares actuales, asegurando la seguridad y el cumplimiento legal.
- Calidad superior: Los materiales utilizados superaron los estándares anteriores, brindando una mayor confiabilidad y durabilidad en la instalación.
- Control centralizado: La implementación de un Tablero de Servicios Auxiliares y un Tablero RIO permitió un control más eficiente y un manejo sencillo de la iluminación y las señales de control e instrumentación.
- Plazos cumplidos: El proyecto se entregó dentro de los plazos establecidos por el cliente, demostrando nuestro compromiso con la puntualidad y la satisfacción del cliente.
